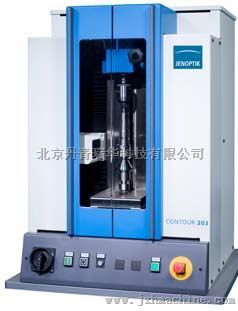

HOMMEL光学轴类检查仪

产品名称：HOMMEL光学轴类检查仪
所属类别： >
发布时间：2013-07-18
产品产地：德国
已获点击：1568

详细说明

德国耶拿光学集团JENOPTIK系列光学非接触式轴类件测量系统，可快速测量发动机
阀、涡轮增压器轴、驱动轴、齿轮轴、凸轮轴、曲轴以及重型大型轴类工件。
C1000C200-C500紧凑型通用光学轴类测量仪大型，重型轴、凸轮轴、曲轴光学测量机
Opticline C系列主要技术参数：

Opticline C203      C305      C310     C314    C505     C510   C514    C805     C810     C814   C1014     C1023    C1023-75AE
测量能力(mm）
直径     0.2-30     0.2-50    6-100    0.2-140 0.2-50 6-100 0.2-140 0.2-50   6-100   0.2-140   0.2-140   0.2-230    0.2-230
长度           250      300       300          250         550       550        500       850       850       800       1000        1000            1000
工件参数
直径（mm）150    150       150          150         150      150        150       150       150       150       300           300              300
长度(mm) 250   300        300          280         550       550        530       850       850       830       1000        1000            1000
工件重量（N）50 100        100         100         150       150         200      200       200       200        400          400             750
分辨率
直径μm   0.1         0.1         0.1           0.1           0.1         0.1         0.1      0.1        0.1        0.1      0.1/0.2   0.1/0.2       0.1/0.2
长度μm 0.1        0.1         0.1            0.1           0.1         0.1         0.1       0.1        0.1        0.1 0.1/0.5 0.1/0.5 0.1/0.5
旋转 °   0.018    0.018     0.018        0.018      0.018    0.018    0.0018   0.018   0.018    0.018 0.0018    0.0018      0.0005/0.001
测量* 允许误差符合ISO 10360 / VDI/VDE 2617标准
直径μm                                                             (2+D[mm]/100) μm
长度μm                                                              (5+L[mm]/100) μm
重复* 在磨销工件表面进行25次重复测量时典型的幅度值
直径μm                                                                  0.2-0.5
长度μm                                                                    1-3
速度
测量mm/s 自动优化                                            10-80
旋转测量rps                                                             1
定位mm/s                                                             200
旋转定位rps                                                            1
测量时间取决于测量项目的类型和数量 – 较典型的是3-30s
仪器尺寸（mm） 780x650x912              760x650x1152                780x875x1420                         1785x1700x2650
测量系统重量(N）    1400     1400      1450           1550      1700         1750         1850        2700     2750      2850        22000
夹具紧固
头架莫氏锥                                                MK2 MK3 MK4
尾架莫氏锥                                                  MK2 MK3 MK4
尾架夹紧行程手动，20mm 手动，40mm 手动，40mm
德国耶拿光学JENOPTIK光学轴类测量仪
*允许误差环境条件20°C ±1K 梯度小于0.5K/h
