IAC螺纹综合测量机
  • 产品名称：IAC螺纹综合测量机
  • 产品型号：MSXP
  • 所属类别： >
  • 发布时间：2013-07-18
  • 产品产地：荷兰
  • 已获点击：1361
详细说明

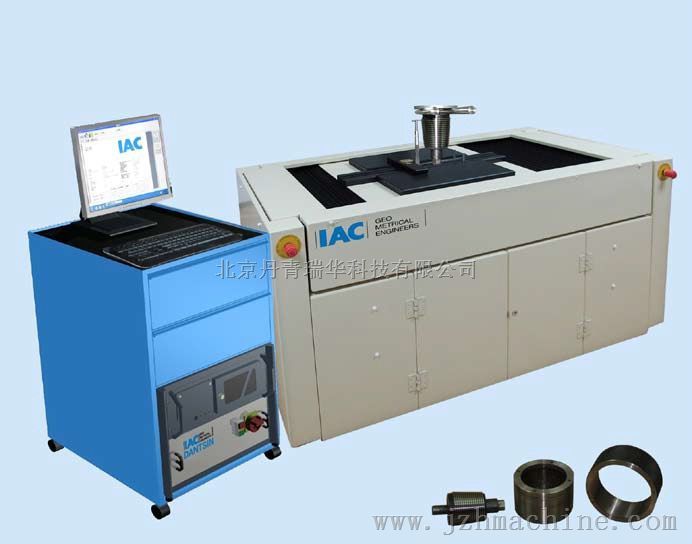

IAC MSXP螺纹综合测量仪

荷兰IAC螺纹综合测量机适用于圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规的作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数的测量，操作简单方便快捷，应用范围广泛，具有极高的测量不确定度，是各计量单位实验室进行此类参数检测的测量仪器。仪器测量原理符合国际圆柱螺纹规测试规范要求VDI/DE/DGQ 2618-4.9标准，螺纹综合扫描测量机为全自动测量，二分钟即可完成所有被测参数的扫描测量，并显示所有测量结果。系统为简体中文LINUX操作系统，操作方便。
荷兰IAC公司生产的MSXP型螺纹测量机的制造符合所有ISO9000的要求，及国家出版螺纹检定规程。可进行被测量规的校准测量，所有的测量轮廓都可转化成DXF格式，通过AUTOCAD系统做进一步的评估和分析。数据库中存储着上万种螺纹和光面量规的公差极限值，计量工作者可借助于电脑对测量结果进行非常详细的鉴定和评估。
螺纹测量机在中国、意大利、瑞士、英国、丹麦、荷兰、德国、瑞典、比利时等国家实验室广泛使用，被PTB的螺纹量规校准合作组织所认可及推荐，同时在广泛服务于螺纹规制造商及高螺纹使用企业的质量控制体系?。

MSXP主要特点：
◆ 测量系统：多组德国Heidenhain高玻璃光栅尺
◆ 分辨率：0.01μm
◆ 内尺寸直接测量螺纹 M2.5
◆ 内尺寸直接测量螺纹 M60 / M100 / M160
◆ 测量螺距 0.2mm
◆ 测量，二分钟内可以完成所有螺纹参数测量及评定
◆ 可测参数：作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等
◆ 直接评定作用中径，真实反应螺纹工作状态
◆ 装夹，速度快、效率高
◆ 可测螺纹：各种圆柱螺纹、管螺纹、锥螺纹、石油螺 纹、灯口螺纹、API螺纹等
◆ 评定标准：ANSI/ASME、BS、ISO、DIN、JIS等
◆ 螺纹测量及评定原理具有技术，符合国家螺纹检定规程
◆ 已为多个实验室广泛使用，产品技术成熟
◆ 中文LINUX操作系统，全中文测量软件
◆ 直线导轨：空气轴承
◆ 传动装置：直流电机控制
◆ 测量力系统：在 2 个方向上的计算机自动控制
◆ 气源提供：6 bar, 无油、无水、无杂质
◆ 气源接口：FESTO PU4

螺纹测量项目
◆ 实际中径
◆ 单一实际中径
◆ 作用中径当量
◆ 大径
◆ 小径
◆ 螺距
◆ 多牙螺距累积偏差（或螺距累积误差）
◆ 牙型角
◆ 牙型半角
◆ 锥度
◆ 牙型轮廓偏差

IACLIB数据库内置各种标准:
ANSI/ASME B1.2 Unified 统一螺纹产品标准及量规标准
ANSI/ASME B1.20 NPT 国家螺纹管标准
BS 21 Pipe threads 锥螺纹管螺纹标准
BS 919/1 Unified 统一螺纹量规极限和公差规范
BS 919/2 Whitworth 惠氏螺纹量规
BS 919/3 ISO Metric 公制螺纹
ISO 7/2 Pipe threads 管螺纹（锥螺纹标准）
ISO 228 Pipe threads 管螺纹
ISO 286 Plain bores and shafts 标准公差等级和孔轴极限公差
ISO 1502 Metric 公制螺纹
DIN 13 Metric 公制螺纹
DIN 2999 Pipe threads 锥螺纹管螺纹标准
DIN 7162 Plain rings and plugs 工作量规、检验量规制造公差和允许磨损标准 DIN 40401 Edison 爱迪生螺口（灯口螺纹）
JIS 日本螺纹部分标准
API 7-2 多种螺纹标准及国家螺纹检定规程(可选)

技术参数：

型 号
6025
6060
10025
10060
16060
外尺寸测量范围
1.0 - 50 mm
1.0 - 50 mm
1.0 - 90 mm
1.0 - 90 mm
1.0 - 150mm
内尺寸测量范围
2.5 - 60 mm
2.5 - 60 mm
2.5 - 100 mm
2.5 - 100 mm
2.5 - 160mm
扫描范围
25 mm
60 mm
25 mm
60 mm
60mm
螺距
0.2 mm
0.2 mm
0.2 mm
0.2 mm
0.2mm
仪器重量
150 kg
155 kg
155 kg
160 kg
165kg
测量不确定度
圆柱螺纹环规或锥型螺纹环规(10 mm以上小径, 牙型半角 ≥ 27o)
小径μm
2.0 + L/200
2.5 + L/200
2.5 + L/200
3.0 + L/200
3.0 + L/200
实际螺纹中径μm
2.0 + L/200
2.5 + L/200
2.5 + L/200
3.0 + L/200
3.0 + L/200
螺距μm
0.75 + L/200
0.75 + L/200
0.75 + L/200
0.75 + L/200
0.75 + L/200
圆柱螺纹环规或锥型螺纹环规(2.5 到 10 mm小径, 牙型半角≥ 27o)
小径 μm
2.5 + L/200
2.5 + L/200
3.0 + L/200
3.0 + L/200
3.0 + L/200
实际螺纹中径μm
2.5 + L/200
2.5 + L/200
3.0 + L/200
3.0 + L/200
3.0 + L/200
螺距μm
0.75 + L/200
0.75 + L/200
0.75 + L/200
0.75 + L/200
0.75 + L/200
圆柱螺纹塞规或锥型螺纹塞规(1 mm上大径, 牙型半角≥ 27o)
大径 μm
1.5 + L/200
2.0 + L/200
2.0 + L/200
2.5 + L/200
2.5 + L/200
实际螺纹中径μm
1.5 + L/200
2.0 + L/200
2.0 + L/200
2.5 + L/200
2.5 + L/200
螺距μm
0.75 + L/200
0.75 + L/200
0.75 + L/200
0.75 + L/200
0.75 + L/200
光面圆柱环规或锥型光面规( 直径 10 mm以上 )
光面环规直径μm
1.0 + L/200
1.0 + L/200
1.0 + L/200
1.5 + L/200
1.5 + L/200
光面塞规直径μm
1.0 + L/200
1.0 + L/200
1.0 + L/200
1.5 + L/200
1.5 + L/200
光面圆柱环规或锥型光面规( 直径1 到 10 mm )
光面环规直径μm
1.5 + L/200
2.0 + L/200
2.0 + L/200
2.0 + L/200
2.0 + L/200
光面塞规直径μm
1.5 +L/200
2.0 + L/200
2.0 + L/200
2.0 + L/200
2.0 + L/200
