您现在所在的位置：首页> 产品展示
产品展示
- 产品名称：TRIMOS PWB对刀仪
- 产品型号：OPTIMA XL
- 产品价格：100000
- 所属类别：刀具测量仪
- 发布时间：2019-07-25
- 产品产地：瑞士
- 已获点击：1165
详细说明

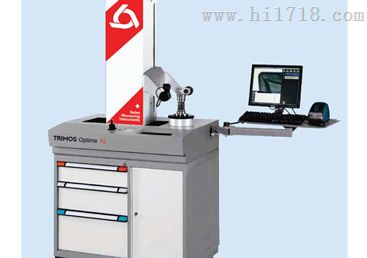

TRIMOS PWB对刀仪
TRIMOS新型OPTIMA XL数字相机式对刀仪采用高分辨率的光学CCD测量系统，高稳定性好的数据处理系统。集成CCD数字相机和带有19英寸液晶触摸式显示器，快捷图标提示，易于掌握，鼠标操作使测量变得十分简单。X、Z双轴电机驱动μm级控制，智能软件可根据刀尖形状自动选择测量程序，测量数据可通过接口传送至机床或PC，自动测量刀尖角度、刀尖圆弧半径，高度、直径。灵活采点测量。
TRIMOS PWB 主要特点：
◆ 游戏手柄控制测量臂移动，将被测刀具移入相机成像范围，立即显示测量图像
◆ 固定轴测量保证了测量高，通过方向手柄，可以得到微米级定位
◆ 系统自动选择测量程序，也可手动选择合适的测量程序
◆ 光学放大40倍
◆ 仪器可存储10000把刀具参数和1000个参考零点
◆ 轮廓记忆功能，可在屏幕上显示多个记忆轮廓，进行比较测量
◆ 标准主轴带保护套，可选配真空主轴
◆ 大测量范围可供选择
◆ ISO 60主轴可选择
主要功能：
◆ 刀刃角度测量功能
◆ 刀尖圆弧半径测量功能
◆ X、Z轴二维距离测量功能
◆ 嵌入式刀具预调管理系统软件
◆ 标准刀柄管理测量系统软件
◆ 通过USB可与普通PC连接传输数据
技术参数：
|
型 号 |
Optima XL |
|
测量范围（直径） |
400/600/1000mm |
|
测量范围（长度） |
600/900/1000mm |
|
仪器重量 |
350kg |
|
同轴度误差（主轴座位置） |
0.001mm |
|
分辨率 |
0.001mm |
|
气源 |
4-6 bar |
|
刀柄 |
ISO40或ISO50 |
|
数据接口 |
RJ45/USB/RS232 |
|
环境温度 |
0℃ - +40℃ |
TRIMOS PWB对刀仪
