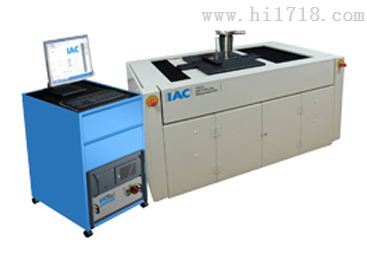

- 产品名称：IAC MSXPL卧式螺纹综合校准中心
- 产品型号：MSXPL
- 所属类别：螺纹综合测量仪
- 发布时间：2017-01-10
- 已获点击：850
IAC生产的MSXPL卧式综合校准中心，全自动测量方式，操作简便快捷，应用范围广泛。可校准圆柱光面环规、圆柱光面塞规、圆锥光面环规、圆锥光面塞规、圆柱螺纹环规、圆柱螺纹塞规、圆锥螺纹环规、圆锥螺纹塞规等各种内外尺寸量规的所有参数。轮廓测量需根据工件实际情况拟测量方案，测量具有极高的测量不确定度。中文操作系统。 MSXPL主要特点： 技术参数： 型 号 MSXPL 200 MSXPL300 MSXPL400 MSXPL 500 MSXPL 600 外尺寸测量范围 mm 1.0 -220 1.0 -320 1.0 -420 1.0 -520 1.0 -620 内尺寸测量范围 mm 2.5 -220 2.5 -320 2.5 -420 2.5 -520 2.5 -620 测量不确定度* 螺纹环规，圆柱或圆锥小径从2.5mm到620mm 牙型半角≥27o 小径μm 3.0 + L/200 实效中径μm 3.0 + L/200 螺距μm 0.8 + L/200 螺纹环规，圆柱或圆锥小径从2.5mm到620mm 牙型半角＜27o 小径μm 3.5 + L/200 实效中径μm 4.0 + L/200 螺距μm 1.0 + L/200 螺纹塞规，圆柱或圆锥大径从1.0mm到620mm 牙型半角≥27o 大径μm 2.9 + L/200 实效中径μm 2.9 + L/200 螺距μm 0.8 + L/200 螺纹塞规，圆柱或圆锥大径从1.0mm到620mm 牙型半角＜270 小径μm 3.5 + L/200 实效中径μm 4.0 + L/200 螺距μm 1.0 + L/200 光面环规、塞规测量 1.0μm + L/200；其他测量 1.0μm + L/200 传感器系统 德国海德汉玻璃光栅尺 0.01μm分辨率 直线导轨 空气轴承, 花岗岩基座 尺寸 1582 X 860 X 989 mm (长x宽x高) 高压气源 500nl, 6Bar, 5℃降温干燥，FESTO PU4气源接口 环境温度 20℃ +/- 1℃ 重量 2100 KG 计算机 工控机, 中文操作系统
◆ 全自动光面/螺纹圆柱及圆锥量规校准和检定
◆ 多功能通用设计，代替传统测长机的大部分功能
◆ 装夹，全自动扫描，速度快、效率高
◆ 内尺寸直接测量螺纹 M2.5
◆ 内尺寸直接测量螺纹 M220/320/ 420/520/620mm
◆ 测量螺距 0.8mm
◆ 超长扫描长度 200mm
◆ 测量系统：多组德国Heidenhain高光栅尺
◆ 中文LINUX操作系统，全中文测量软件
◆ 测量，五分钟内可以完成所有螺纹参数测量及评定
◆ 可测参数：作用中径、单一中径、大径、小径、螺 距、牙型半角、牙型轮廓偏差、轮廓角、锥度等
◆ 直接评定作用中径，真实反应螺纹工作状态
◆ 评定标准：ANSI/ASME、BS、ISO、DIN、JIS等
◆ 可测螺纹：普通、管螺纹、锥螺纹、石油螺纹、灯口螺纹、API螺纹和API Buttress选项等
◆ 已为多个实验室广泛使用，产品技术成熟
◆ 螺纹测量及评定原理具有技术，符合国家螺纹检定规程
