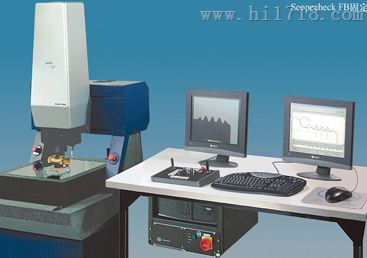

- 产品名称：Werth Scopecheck FB固定桥式复合光学三坐标测量机
- 产品型号：Scopecheck FB
- 所属类别：德国Werth复合式三坐标
- 发布时间：2017-01-09
- 已获点击：895
Werth公司生产的Scopecheck FB固定桥式复合型三坐标测量机，采用整体大理石结构，高丝杠传动，无需气源，稳定性非常强，适用于计量室及生产现场，主要用于平面卡板类工件、电子电路板和三维模具、壳体类工件的计量检测，应用范围广泛。 技术参数： 型 号 Scopecheck FB固定桥式 测量范围 (X轴) 400～1500mm(可选) (Y轴) 400～1000mm(可选) (Z轴) 150～300mm(可选) 1)允许测量误差 (E1单轴） （1.0+L/250）μm(XY) (E2平面） （1.5+L/250）μm (E3空间） （2.9+L/100）μm 2)允许测量误差 (E1单轴） （1.5+L/200）μm(XY) (E2平面） （1.9+L/150）μm (E3空间） 分辨率 0.1um 工作台承重 50kg 速度 150mm/s 加速度 250mm/s2 仪器重量 1000-3500kg 适用温度 10-40℃ 1)保证环境条件 20℃±1o Δ=0.5o/h 2)保证环境条件 20℃±2o Δ=1o/h 检定光学放大倍率 5X 可选配Werth Zoom高放大倍率(0.68-6.8X或1-10X)，大工作距离(80mm标准或20mm-220mm可变)十级自动变焦系统，更高测量可选
主要特点：
◆ 复合光学三坐标测量机
◆ 具有高速图象处理系统，适用于计量室或生产现场
◆ 利用高工业CCD传感器及投射光和透射光对几何元素进行测量
◆ 集成放大光路 (0.5x-5x 最终放大比率16x-160x，置换镜头1x-100x 最终放大比率 34x-3400x)，Z轴自动聚焦法测量
◆ 具有高度灵活性光源装置
◆ 可选配接触式测头、点激光、线激光、光纤、色敏(适用测量透明工件)各种传感器及彩色CCD图像处理系统 （2.9+L/100）μm
依据标准 ISO 10360 和 VDI/VDE 2617
