您现在所在的位置：首页> 产品展示
产品展示
- 产品名称：形状轮廓测量显微系统
- 产品型号：SMART Projector
- 所属类别：光学仪器 > 投影仪
- 发布时间：2014-03-31
- 已获点击：1364
- 企业类型：贸易商
- 新旧程度：全新
- 原产地：意大利
详细说明

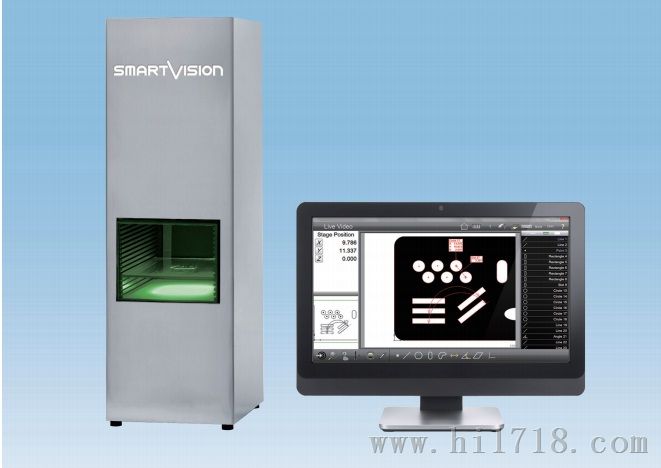

意大利SMART公司生产的SMART Projcetor形状轮廓测量显微系统，采用非接触式投影成像原理，快速扫描工件二维尺寸及轮廓。基于双远心光路，无畸变高，采用智能软件分析，自动识别工件，自动摆正，自动测量分析，操作简单，效率高，极大的提高了批量生产过程中质量控制效率。广泛应用于工业制造领域：塑料，五金，橡胶，医疗制药等行业。
主要特点：
· 非接触式投影成像，取代传统投影仪，卡尺
· 自动识别并自动摆正工件，全自动测量
· 双远心光路，无畸变高，景深大
· 不需要Z轴聚焦找位置，快速成像二维轮廓
· 测量分析，只需一秒，大幅提高效率
· 测量视野大，不需要移动工件或工作台
· 触摸式一体机，操作视野大，主体结构稳定
· 图形化软件界面，任何人均可操作
· 支持2D图纸导入输出，并可实现二维比对
· 支持CXV，TXT等格式的输出
· 实时的‘通-止’信号反馈
· 可测量多个零件，测量效率高
技术参数：
型号 | S_P_42 | S_P_83 |
测量范围 | 42X31mm | 83X62mm |
重复性 | 0.5μm | 1μm |
＜3μm | ＜5μm | |
景深 | 20μm | 80μm |
CCD规格 | 5M pixel（10M可选）/USB3.0 | |
光路 | 双远心光路，无畸变 | |
计算机 | 触摸屏一体机，WINDOSW 7操作系统 | |
显示器 | 高分辨率1920X1080 | |
软件 | 图形视窗界面，支持多国语言 | |
数据输入 | 支持DXF输入，实现2D比对 | |
数据输出 | 可输出多种格式CXV，TSV，TXT等 | |
电压 | 220V/50Hz | |
整体尺寸 | 280mmX280mmX860mm | 280mmX280mmX1100mm |
重量 | 28kg | 39kg |
更多其他量程请联系丹青公司。
