产品名称：德国OPTACOM轮廓测量机
产品型号：VC
所属类别：德国OPTACOM粗糙轮廓度仪
发布时间：2014-03-04
已获点击：1355
品牌/商标：德国OPTACOM
企业类型：制造商
新旧程度：全新
原产地：德国

详细说明

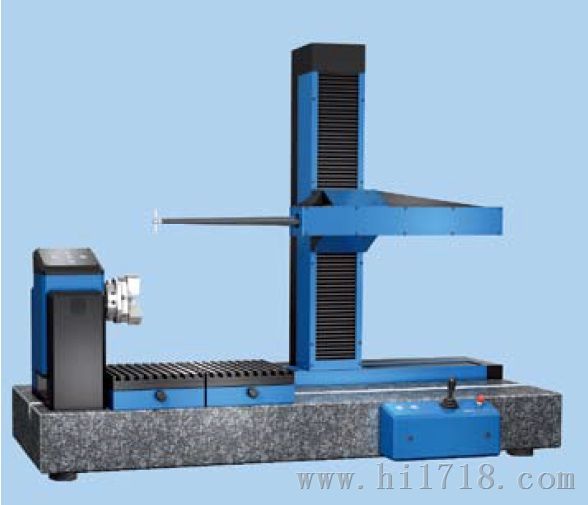

德国OPTACOM轮廓测量仪

德国Optacom公司致力于各行业领域的实验室或工作现场精密轮廓粗糙度测量需求，为您提供各种类型的轮廓形貌扫描测量仪或精密轮廓粗糙度综合测量仪。仪器参数符合ISO、DIN、JIS、EN等各类标准。CNC全自动X、Z轴采用全程大量程高光栅尺，选配上下双向测针，Y轴自动工作台同时可测量旋转类工件内外径几何尺寸(自动锁定拐点测直径)，内外轮廓形貌等。再选配分度头装夹工件，可测量圆度、圆柱度及不同截面的复杂几何尺寸。

主要?特点：
◆ 仪器主体结构采用轻型耐用的航空合金材料
◆ X轴与Z轴采用独立机械系统，可同时实现X&Z双轴全量程范围内连续扫描，并保持针尖分辨率恒定
◆ X轴与Z轴采用独立整体光栅系统
◆ THK供给的超精密线性导轨
◆ 非接触式增量光栅的测量系统，密闭式的设计可降低磨损和提高读数可靠性
◆ 轻型高强度碳纤维聚合物测量臂
◆ 电子反馈测力机构
◆ 快速装卸测针装置，可自定位
◆ 操纵杆全自动控制测量

评定标准及可测量参数：

取样长度	0.025 / 0.08 / 0.25 / 0.8 / 2.5 / 8.0 (mm) 或自定义cut-off
测针分辨率	全量程内可选 30nm /12nm/6nm
滤波	RC；Gau?；Formfilter
轮廓参数依据 DIN EN ISO 4287标准 JIS B-0601	Pp; Pv; Pz; Pc; Pa; Pq; PSm; Pdq; Pdc; Pt; Pku; Psk; Pmr
波纹度参数依据 DIN EN ISO 4287标准 JIS B-0601	Wp; Wv; Wz; Wc; Wa; Wq; WSm; Wdq; Wdc; Wt; Wku; Wsk; Wmr
粗糙度参数依据 DIN EN ISO 4287标准 JIS B-0601	Ra; Rz; Rp; Rv; Rc; Rq; RSm; Rdq; Rdc; Rt; Rku; Rsk; Rmr
粗糙度参数依据 DIN EN ISO 13565-2标准	Mr1; Mr2; A1; A2; Rpk; Rvk; Rk
Motif 汽车行业标准 DIN EN ISO 12085标准	AW; W; Wx; Wt; AR; R; Rx

技术参数:

产品名称	VC10	VC10EL		VC10UL		LC10
Z轴测量范围	225 mm	325 mm		425 mm		225mm(275mm可选）
X轴测量范围	225 mm	325 mm		425 mm		225mm(270mm可选）
X轴Z轴全量程分辨率	0.002μm					0.02μm
测量	+/-(0.5+L/100)μm 轮廓测量误差：0.01%-1%(玻璃标准半球)					轮廓测量误差：0.01%-1%(玻璃标准半球)，测量：+/- (1.5+L/100)μm
针尖分辨率	小于3nm					小于30nm
测量系统	CNC控制X / Z / T轴高增量光栅测量系统
测量力(软件可自动调节)	0 -150 mN					10 -150 mN
测量速度	0.1 - 2mm/s 软件动态调节测量速度
取样长度	0.008/0.025/0.08/0.25/0.8/2.5/8(mm) 或自定义
测量长度	1-10 倍截取长度或自定义测量长度
滤波	Gaussian; 2RC; λs-Filter
放大倍数	标尺 1:1 至 5000:1
可选针尖半径	0.002mm 至 1mm
爬坡能力	上坡78, 下坡87
校准器	标准配置并带有校准证书
测量工作台	3 种高度 30/50/70mm，3 种行程 25/50/75mm, 机械/电动/CNC控工作台可选
基座mm	950 x 380 x 725		1150 x 380 x 725		1150 x 380 x 725		950 x 380 x 725
重量	150 kg		180 kg		200 kg		150 kg
